Разборка нетбука ASUS Eee PC 4G (701)
ВНИМАНИЕ!!! Все материалы представлены в ознакомительных целях. Автор статьи не несёт ответственности за дальнейшие действия читателей, повлекшие за собой потерю гарантии и нанесение вреда оборудованию.
Сегодня мы рассмотрим, как разобрать нетбук ASUS Eee PC 4G (701). В нем нет привода DVD и жесткого диска, вместо HDD используется твердотельный накопитель SSD (Solid State Drive, Solid State Disk). Это энергонезависимое, перезаписываемое запоминающее устройство без движущихся механических частей. Микросхемы SSD распаяны прямо на материнской плате нетбука ASUS. Разборка этого нетбука занимает буквально пять минут. И так приступаем к разборке. Отсоединяем аккумуляторную батарею. Чтобы поменять оперативную память в нетбуке, откручиваем лючок и получаем к ней доступ.

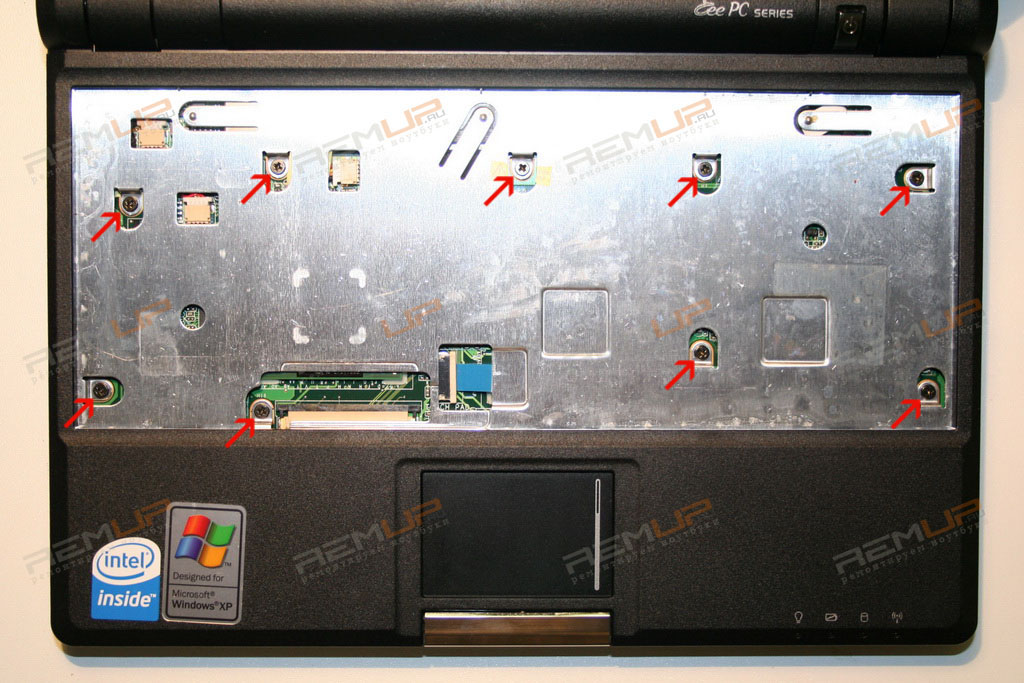

Далее откручиваем все винты с нижней части нетбука. Клавиатура держится на защелках, которые нужно аккуратно отодвинуть подходящим инструментом. Отсоединяем разъемы и снимаем клавиатуру. Откручиваем все винты под клавиатурой и разъединяем корпус на две части, между собой они крепятся на защелках.

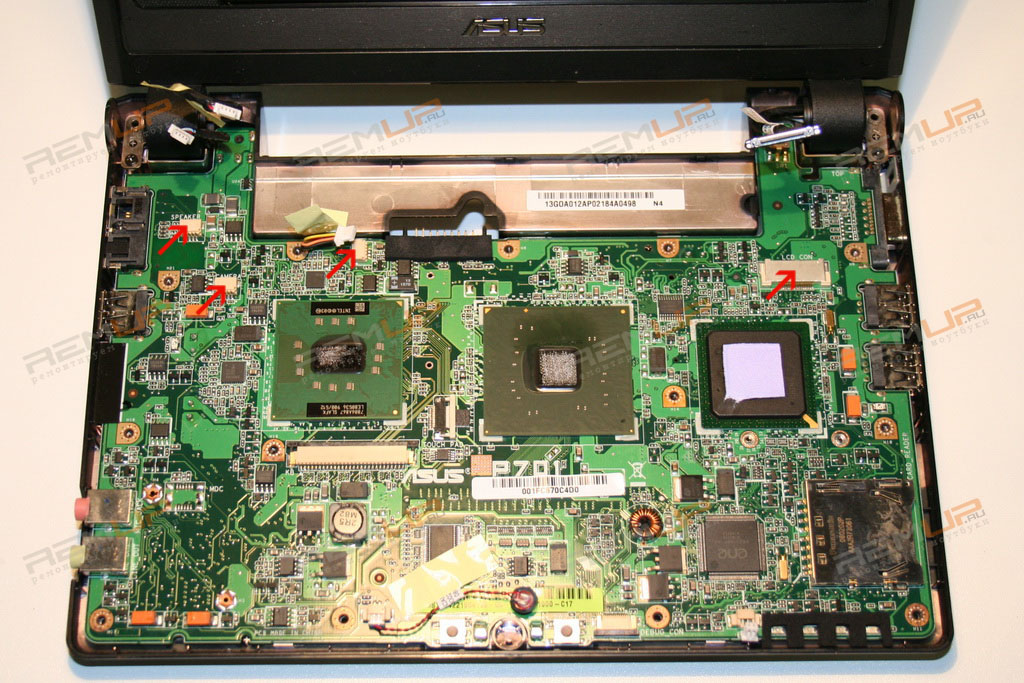

Затем отсоединяем все разъемы от матрицы. Чуть отодвигаем две защелки от переднего края материнской платы, приподнимаем и переворачиваем её (см.фото), отсоединяем антенну Wi-Fi и извлекаем материнскую плату нетбука ASUS Eee PC 4G из корпуса. Все достаточно просто.
Сборку производим как всегда в обратной последовательности.
