Разборка ноутбука TOSHIBA Satellite A200
ВНИМАНИЕ!!! Все материалы представлены в ознакомительных целях. Автор статьи не несёт ответственности за дальнейшие действия читателей, повлекшие за собой потерю гарантии и нанесение вреда оборудованию.
Сегодня мы разбираем ноутбук Toshiba Satellite A200 серии. В этом корпусе Toshiba производит несколько конфигураций ноутбуков на 945, 965 чипсете. Для тех, кто занимается ремонтом ноутбуков, важной особенностью является то, что материнские платы имеют одинаковую компоновку и в один корпус можно поставить плату на 945, 965 чипсете. Единственным неудобством является необходимость разборки корпуса для доступа к вентиляции ноутбука Toshiba A200.
Итак, приступим собственно к разборке ноутбука. Отсоединяем аккумуляторную батарею. Для доступа к оперативной памяти, откручиваем винт и снимаем лючок. Далее откручиваем винт оптического привода и, подтолкнув привод отверткой в районе его крепления, вынимаем его из корпуса ноутбука. Снимаем лючок, закрывающий жесткий диск, сдвигаем HDD влево, приподнимаем и извлекаем его из корпуса. Снимаем лючок справа (для дополнительных устройств). Откручиваем все винты, указанные по стрелкам с нижней части корпуса ноутбука Toshiba A200.
Затем переворачиваем ноутбук и продолжаем разборку с его верхней части. Приподняв за правый край, снимаем декоративную накладку, которая находится вверху над клавиатурой. Держится она на защелках. Откручиваем два винта крепления клавиатуры. Приподнимаем её, отсоединяем шлейф и снимаем клавиатуру.

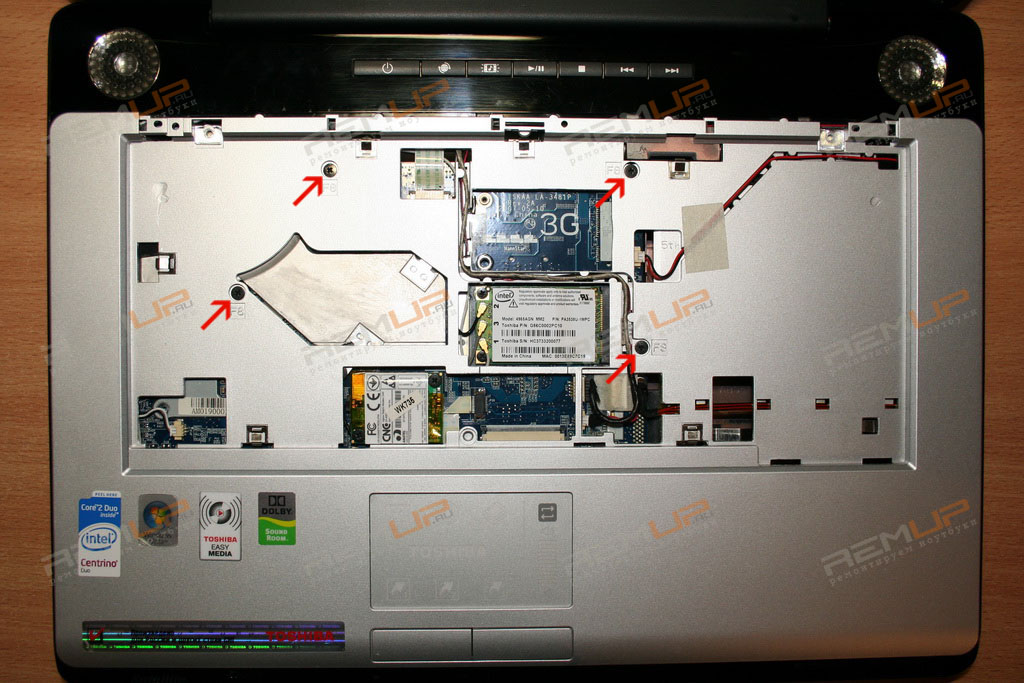

Разъединяем все разъемы и отсоединяем шлейфы. Откручиваем 4 винта крепления верхней крышки к основанию корпуса ноутбука Toshiba Satellite и снимаем её. По краям она держится на защелках, но снимается довольно легко, не применяя никакого инструмента, только с помощью ваших рук. Разъединяем все оставшиеся разъемы, отсоединяем шлейфы и антенну Wi-Fi адаптера. Откручиваем четыре винта крепления охлаждающей системы и извлекаем её из корпуса.
Материнская плата крепится одним винтом к корпусу, откручиваем его и, приподняв плату за правый край, аккуратно достаем её из корпуса. Обратите внимание, что шлейф разъема VGA идет под плату, его нужно отсоединить как только вы получите доступ к нижней части материнской платы.
Можно считать, что ноутбук разобран и готов к профилактике или ремонту. Сборка производится в обратном порядке.
Комментарии
в своё время познавал искусство сборки-разборки своего a200 сам - на тот момент подобных статей не было (:
